一、軸類零件的結構、材料和工藝分析
1．軸類零件的功用和結構
軸用來支撐傳動零件，傳遞扭矩或運動。軸在工作中需承受載荷，保證一定的回轉精度軸類零件的加工表面通常有內、外圓柱面，內、外圓錐面，臺階平面和端平面，以及螺紋、花鍵、鍵槽和溝槽
2．軸類零件的材料和毛坯
軸類零件的材料一般有碳素結構鋼和合金結構鋼
軸類零件的毛坯有圓棒料、鍛件、鑄鋼件
3．軸類零件的加工工藝分析
（1）公共軸線是各回轉面的徑向設計基準。精度要求較高的軸可以兩端中心孔軸線作為徑向加工基準；精度要求不高的軸及粗加工，可用外圓表面作加工基準
（2）按照粗車→半精車→精車的順序加工，精度要求高的軸要安排磨削加工
（3）軸上花鍵、鍵槽、螺紋加工安排在車削后麼削前；需淬火的軸，螺紋加工放在表面淬火后
（4）軸的毛坯為鍛件時，要安排正火處理，重要的軸類零件要經過多次熱處理

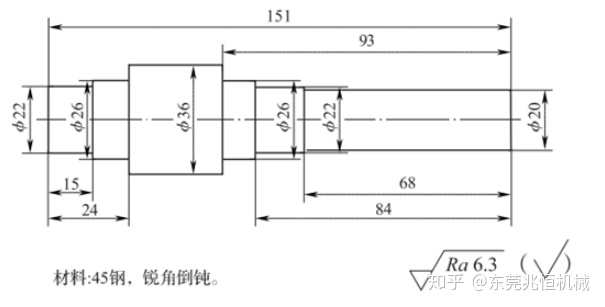

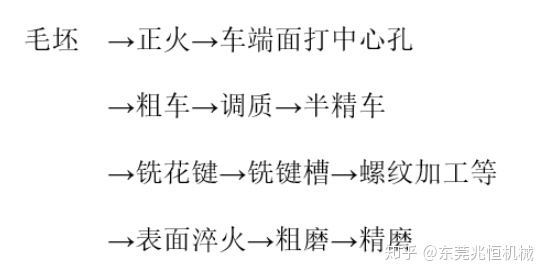

軸類零件的典型工藝過程

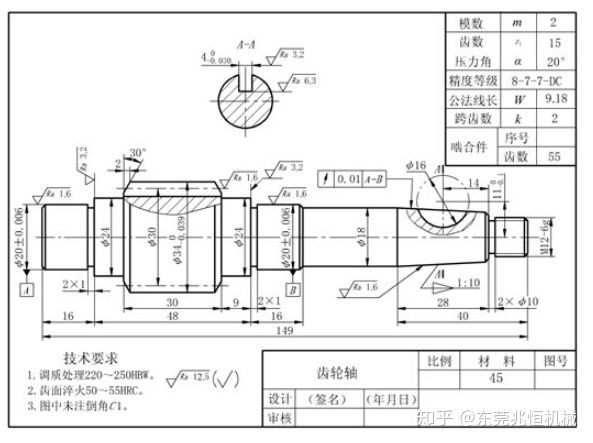

二、齒輪軸加工工藝分析
（1）零件分析
（2）毛坯選擇
（3）加工階段劃分：分為粗加工、半精加工、精加工三個階
1）粗加工階段：齊端面，打中心孔，粗車各外圓
2）半精加工階段：半精車，精車各外圓，車螺紋，銑鍵槽，銑齒輪
3）精加工階段：修研中心孔，粗/精磨兩個20得外圓/錐度1：10圓錐臺/30齒輪頂圓

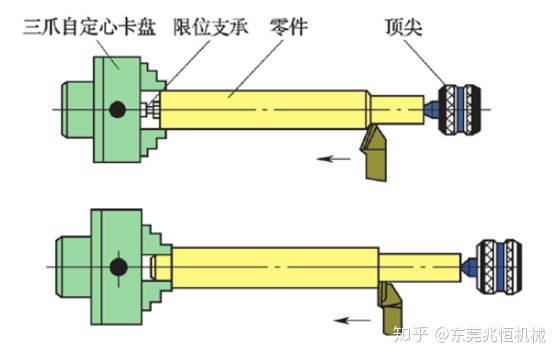

（4）基準選擇：粗車采用外圓表面與中心孔作為定位基準，采用“一夾一頂”車削

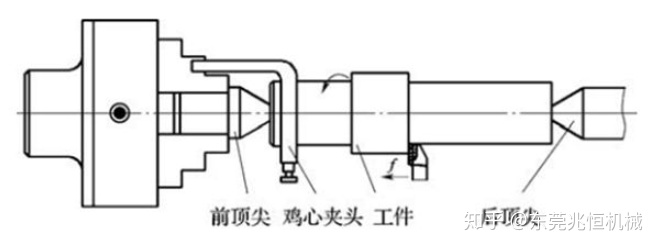

精車、磨削時采用兩中心孔作為定位基準
（5）熱處理工序：調質處理放在粗車工序后、半精加工階段前；齒輪淬火在磨削加工前

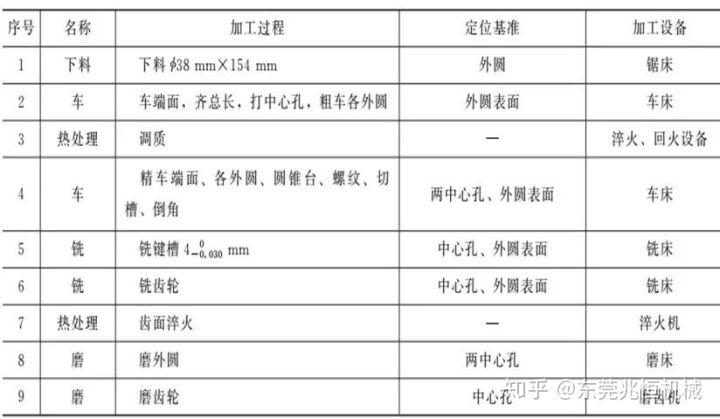

（6）單件小批量生產的加工工藝過程

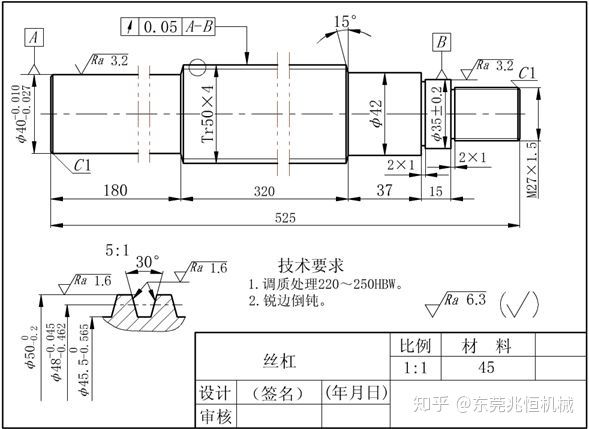

三、絲杠加工工藝分析
（1）零件分析

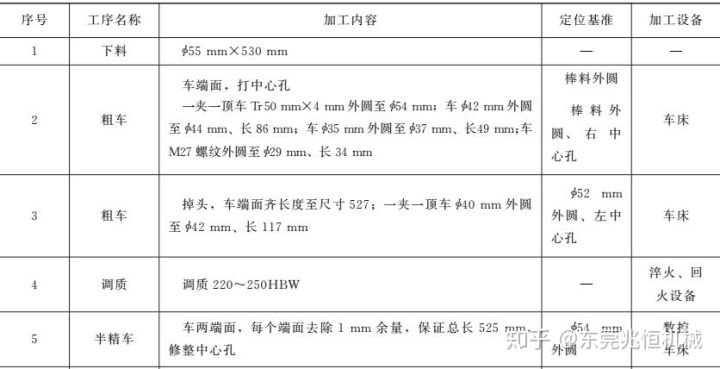

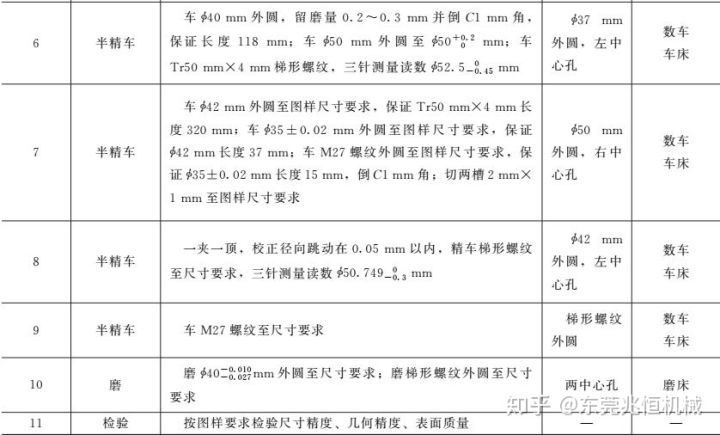

（2）加工工藝過程

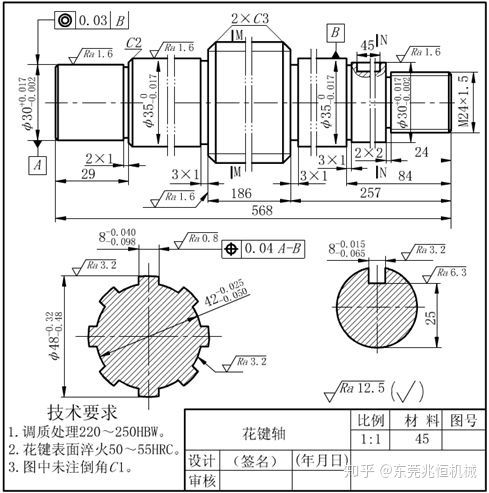

四、花鍵軸加工工藝分析
（1）零件分析

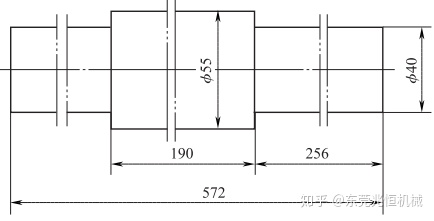

毛坯采用自由端造

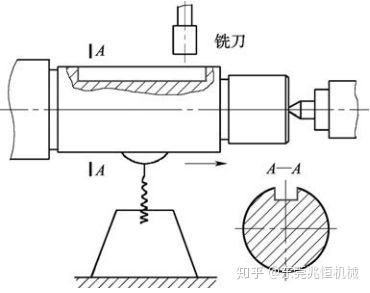

車削加工分粗、精兩個階段，熱處理工序安排在粗車以后精加工之前；為保證零件的加工精度，工件兩端中心孔在熱處理以后精加工前要進行修研；銑鍵槽時采用輔助支承

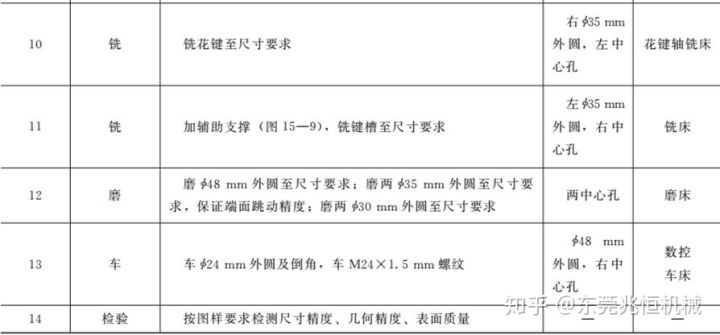

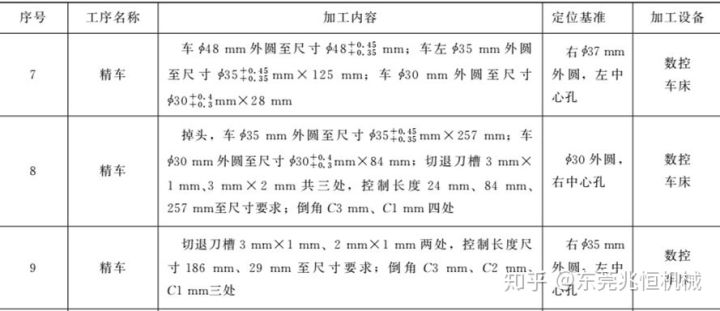

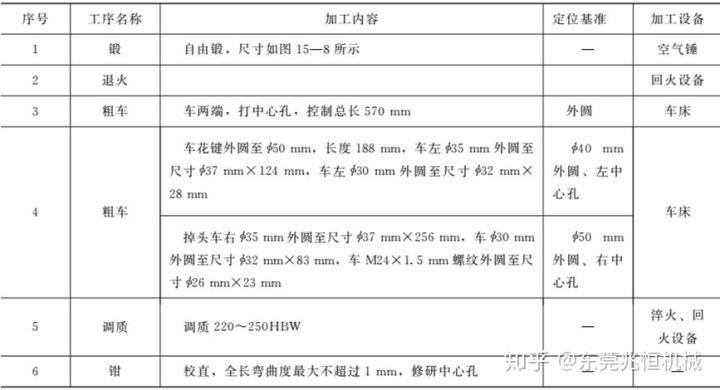

（2）加工工藝過程
